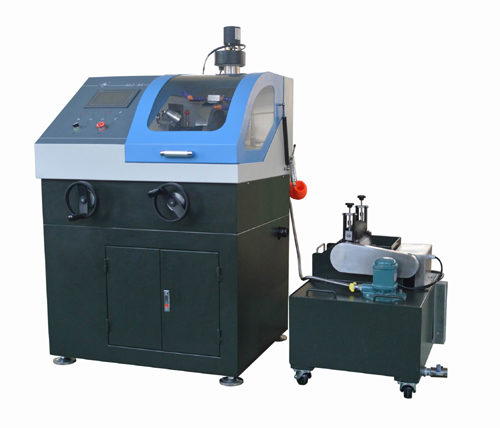

蔡康QGZ-90自动金相试样切割机

QGZ-90金相试样切割机是集手动方式和自动方式于一体的精密切割机；具备可选X轴移动工作台，进行自动Y轴方向连续的切割功能；具备可调高度主轴功能；该设备可以用于各种形状、尺寸和材料的样品切割。其切割能力可以满足生产检验和实验室日常检测切割样品之用。

特点：

1.主电机采用变频电动机进行驱动，从500RPM到3000PRM的转速调整范围，并且转速稳定不会因负载改变，满足了各种不同材料的切割需要。

2.主轴高度可调整，适用从小型薄型的金刚石锯片到大型的砂轮切割片，并可于切割片损耗时，进行补偿，有效的提高了切割片的利用，节省了成本。 3.可选X轴移动工作台，在自动切割模式下，可以进行自动Y轴方向连续的系列切割。

4.水平式自动或手动一体进刀方式，进刀方式灵活，进刀行程大，可适用于工件的切割。

5.可以选用程序控制进刀，进行精确的进刀控制

6.较好的样品观察窗，使用者更便于观察样品的切割过程。

7.配备的排气装置，可保证切割时产生的各种蒸汽和烟雾的高效流动排出，使观察变得更清楚。

8.可调节LED灯照明设计，可实现对整个切割室所用区域的有效照明。

9.采用带有磁性系统的过滤水箱，循环水通过磁性系统时，切割时产生的金属切割碎屑被磁性系统吸出并排除出去，提高样品切割的效果和循环水的利用次数，并且避免堵塞实验室的排水系统。

规格/参数：

规格/型号 QGZ-90





手/自一体砂轮切割机:金属外壳，防爆透明观察窗



切割模式:手动切割，自动切割。





切割刀片种类/尺寸:金刚石、树脂/￠250、￠300mm



主轴转速:500-3000rpm



切割主轴升降行程:50mm



切割主轴升降方式:回转手轮控制



刀片安装孔尺寸:￠32mm



不锈钢法兰盘:￠80mm



切割刀片快速更换:



切割能力:Max ￠90mm圆棒



进刀方式:电机带动水平螺杆推进工件方式进刀，速度皆可调整，进给速1-40mm/min

进给方式：自动模式——自动进给，到达设定位置后自动回到原点:手动模式——回转手轮控制或按键控制（电机带动，手动控制）

进刀方式：水平进刀:Y轴行程260mm



X轴移动工作台行程:40mm



切割平台尺寸:尺寸435*300mm，采用12mm槽宽T型工作台



切割夹具:快速推拉式虎钳左右手操作各一组 钳口高度60mm



液晶触摸屏及薄膜按键

工作室照明:内置LED照明



冷却装置:三道冷却水喉及一道清洗水枪



外置循环水箱:88L



水箱过滤装置



紧急停止按钮





电机:3KW 变频电机



电源:380V 50HZ

重量:380kg



蔡康产品，专业生产自动切割机，自动磨抛机，自动镶嵌机，自动硬度计，自动端淬试验机，高端显微镜，高温热台。
